轩贝纺织风管的安装极其简单，在安装之前，请仔细阅读和理解产品的品种和模式，根据需要正确选择悬挂方式，按本手册施工，以保证获得良好的安装效果。
轩贝系统几种基本的风管吊装方式及其特点和适用场合
1．钢丝平行悬挂
只要2端找到受力点，用膨胀螺丝，花篮拉直钢丝绳，然后调平钢丝绳，挂上风管就可以了。两根钢丝绳的间距到时候会有详细的安装图纸。
双排平行钢丝悬挂
一、 安装的步骤
1轩贝系统安装前的准备→
2系统安装方式的定位尺寸→
3系统悬挂系统的安装→
4管道接头部位的安装→
5纺织风管的安装→
6纺织风管最后整理→完成安装
安装第一步：安装前的准备
1）清点到达货物
2）轩贝纺织风管在交货时有明确的出货清单，回顾项目的设计资料，检查和清点所有货品，彻底明白将哪些物品安装起来、安装步骤怎样。
3） 对照清单确保收到的货品齐全和未有损坏，如有不符，请立即与轩贝联络。
安装第二步：典型安装方式的说明和定位尺寸双排安装定位尺寸
·为克服风管受力不均而摆动，轩贝纺织风管出风不完全对称于6点方向的宜采用双排安装。可以用钢丝或导轨做双排悬挂，对风管来说悬挂点一般是2和10点的方向。
·尺寸图示，按下图中尺寸对双排钢丝和导轨进行定位，可以达到好的外观效果，并最低程度的减少系统偏离而紊流。
·具体两根钢丝绳的间距会有详细的安装图纸。
安装第三步：悬挂系统的安装
1） 钢丝平行悬挂系统的安装
纺织风管的经济性是包括了其安装的省投资、省人工和省拆洗更换的费用和省时间，选择轩贝?纺织风管的大多数客户都愿意选择最简单、最通用、最灵活的钢丝平行悬挂系统。
钢丝平行悬挂系统的组成
直接安装在墙板上的拉钩（图）
钢丝1
吊环螺丝2
固定板3
花篮螺丝延伸器4
线锁5
钢丝快速悬挂器6
安装在墙板上的钢丝支架（+图）
n 风管长度方向上的钢丝每3M就需要与顶部固定，以保证钢丝线缆的水平支撑。这个固定可以用钢丝和线锁，也可以用立杆实现。支撑水平钢丝线缆的立杆可以采用L型，这会使钢丝悬挂系统比较容易从立杆上取下，在装卸风管时方便的无障碍的拉过去完成安装。
第四步：与轩贝纺织风管的接头部位的安装
无论是AHU、静压箱、风机或是风管穿过防火墙还是金属风管本身，都有与轩贝纺织风管入风连接部分，这个连接部分设备和安装也是成功实现纺织风管系统的重要环节。
1) 圆形系列的管道金属接头（非轩贝系统提供）
·金属接头的直径应为公称尺寸，轩贝纺织风管入风接头C-1会稍大一些
·金属接头的厚度应符合暖通规范
·金属接头的边缘应去除毛刺和尖锐边角，可用金属箔包边，或可焊上钢丝，还可反咬锐边，使金属接头的边缘光滑。
·金属接头的长度一般为300mm。
·金属接头的材料视应用场合而定：可以是不锈钢SUS316L、SUS304也可以是镀锌钢板的
· 图示尺寸
2) 与轩贝纺织风管的接头部位的安装步骤
№1：将轩贝纺织风管的入风接头C-1套在金属接头上
№2：将自紧式带扣30或荆棘式带扣31或金属抱箍32或旋紧式金属带33穿成环，套在凸圈上
№3：将调节带扣放在12点位置，然后收紧，完成轩贝纺织风管的接头部位的安装。
安装第五步：轩贝纺织风管的安装
3)纺织风管的组成
·纺织风管（不同材质、不同布面、条缝、喷口、喷嘴等）
纺织风管三通（同径三通、异径三通）
纺织风管变径（大小变径、截面变径）
纺织风管弯头（同径弯头、变径弯头）
纺织风管闷头
纺织风管稳流器（尺寸）（放大图）
入风接头C-1
拉链C-2
吊装织带C-3
扣钩C-4
织带调节扣C-5

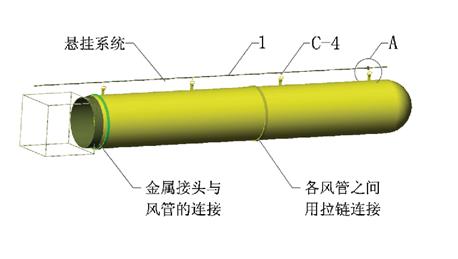

4) 轩贝纺织风管的安装步骤
№1：在安装纺织风管前需保证经过了前面各步骤，并都达到了其说明的要求。
№2：在打开轩贝纺织风管包装塑料袋前，打开风机系统，再次确认处理清洁后，除去纺织风管包装塑料袋。
№3：在纺织风管入气之前将其展开至整个安装悬挂轨道。集中所有的纺织风管，确定是正确无误的。
№4：将纺织风管吊装织带C-3上的扣钩C-4扣挂在悬挂系统上。从风管入风开始施工，直至满足风管长度。
№5：将入风接头C-1安装在金属接头上（详见接头部位的安装步骤）。
№6：注意各段安装纺织风管拉链C-2 的“公母”，确认风管的条缝、风口、喷口、喷嘴方向一致，将各段安装纺织风管通过拉链C-2连接成整体。
№7：如需要加入稳流器的则按稳流器的安装步骤完成。
№8：将纺织风管末端的扣钩C-4固定（详见下节最后的整理的步骤）。
安装第六步：风系统安装最后的整理和检查
5)打开风系统，使轩贝纺织风管处于工作状态。
6)应沿悬挂系统整理整齐，每隔30M或在风管末端作以下步骤以拉直长度方向的风管：
ü 对钢丝悬挂系统：用线锁5度挡住风管的扣钩C-4
7)在负压和垂直的纺织风管系统中除检查长度方向是否拉直，还需检查风管截面上有无变形，截面积不变方为合格。
8)检查悬挂好了的轩贝?纺织风管是否有震动现象：如有抖动，调整风速和风压，或可尝试加装稳流器。
9)检查纺织风管是否有扭曲现象，如不在同一平面、同一直线，调整悬挂系统。
i注意：
·轩贝纺织风管的纤维特性不会因清洗而衰减：如防火、洁净、抗菌性能等。
·轩贝纺织风管的表面涂覆特性（如抗静电等）会因50以上多次清洗而衰减。
·轩贝纺织风管的色牢度是非常好的，但不排除在清洗后有退色的可能。
·污染严重的轩贝纺织风管可能需要多次清洗。
如发生意外破损，请及时联络我公司，我们的售后服务团队会迅速提供服务！
有关轩贝纺织风管产品安装疑问可联络轩贝专业人员：轩贝公司会及时提供专业的帮助！
